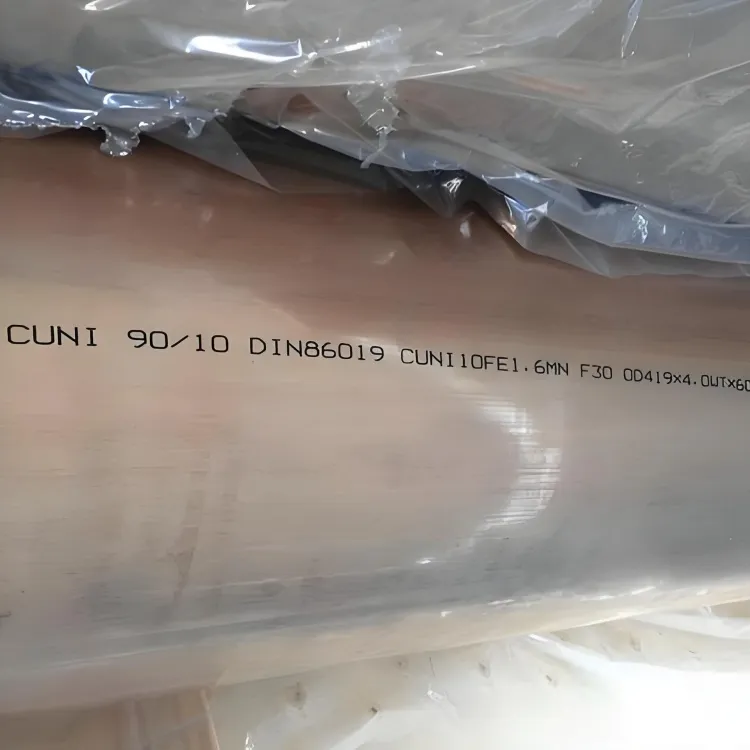

ASTM B111 C70600 vask nikkeltoru 90/10

Gnee Steel (Tianjin) Co., Ltd. on Hiinas üks professionaalsemaid astm b111 c70600 vask nikkeltoru 90/10 tootjaid ja tarnijaid ning toetab ka kohandatud teenust. Tere tulemast ostma meie tehasest soodushinnaga astm b111 c70600 vasest nikkeltoru 90/10. Saadaval on kvaliteetsed tooted ja mõistlik hind.



ASTM B111 C70600 on vask-niklisulam, mis sisaldab ligikaudu 90% vaske ja 10% niklit, väikeste raua- ja mangaanilisanditega. See on üks merevee{6}}jahutusega soojusvahetite, kondensaatorite ja aurustite jaoks kõige sagedamini ette nähtud materjale.



Erinevalt alumiiniummessingist (C68700) või admiraliteedi messingist (C44300) pakub C70600 oluliselt paremat vastupidavust suure kiirusega mereveele, erosioonile-ja ammoniaagile. Kompromiss-on madalam soojusjuhtivus ja kõrgem materjalikulu.



See sulam on ette nähtudkesta ja toru soojusvaheti, soojusvaheti kondensaator, jakesttoru aurustirakendused, mille kasutusiga on 30+ aastat või kus vee kiirus ületab 2,5 m/s.



Tarnime C70600 torusidASTM B111, ASME SB111, EN 12451, jaJIS H3300standarditele. Sirged pikkused jau toru soojusvahetikurvid on laost saadaval tavalistes suurustes.



Allolev tabel näitab nõutavat koostist ASTM B111 järgi. Raua ja mangaani sisaldus on kriitilise tähtsusega – need parandavad vastupanu korrosioonile ja erosioonile suure kiirusega{1}}merevees.

Element	protsent (%)
Vask (Cu)	86.5 min (kaasa arvatud nikkel)
Nikkel (Ni)	9.0 – 11.0
raud (Fe)	1.0 – 1.8
Mangaan (Mn)	1,0 max
Plii (Pb)	0,05 max
Tsink (Zn)	1,0 max
teised	0,5 max kokku



90/10 vask-nikli koostis (90% Cu, 10% Ni) on soojusvaheti torude jaoks kõige levinum vasknikli sulam. Rauasisaldus 1,0-1,8% on hädavajalik – see aeglustab korrosioonikiirust, moodustades toru pinnale kaitsva rauarikka kile. Mangaan täidab sarnast eesmärki.



C70600 on hõlmatud järgmiste standarditega:

ASTM B111– Standardne spetsifikatsioon vasest ja vasesulamist õmblusteta kondensaatoritorudele

ASME SB111– ASME koodi versioon koos täiendavate sertifitseerimisnõuetega

EN 12451– Euroopa standard (sulami tähis CuNi10Fe1Mn)

JIS H3300– Jaapani standard (sulami tähis C7060T)

ASME koodirakenduste puhul täpsustageSB111 C70600mitte ASTM B111.



Kinnisvara	Väärtus (lõõmutatud temper)
Tõmbetugevus (min)	270 MPa (39 ksi)
Voolutugevus (0,5% pikenemine, min)	105 MPa (15 ksi)
Pikendus (min)	30%
Kõvadus (Rockwell B)	40 – 75
Soojusjuhtivus (20 kraadi)	45 W/m·K
Soojuspaisumistegur (20-300 kraadi)	17.0 µm/m·K
Tihedus	8,94 g/cm³
Elektrijuhtivus (% IACS)	9%
Maksimaalne pidev töötemperatuur	200 kraadi (400 kraadi F)



C70600 soojusjuhtivus (45 W/m·K) on poole väiksem kui C68700 (100 W/m·K) ja umbes üks -üheksandik C12200 vasest (400 W/m·K). See tähendab, et C70600 torusid kasutav soojusvaheti vajab sama soojuse jaoks oluliselt suuremat pinda kui vasktoru kasutav soojusvaheti. Mereveeteenistuses pole aga vasktorud elujõulised. Võrdlus on C70600, C68700 ja C71500 vahel.



Madalam soojusjuhtivus on kupronikli peamine puudus. Eelised – korrosioonikindlus ja kasutusiga – kaaluvad selle sageli üles kriitiliste mereveerakenduste puhul.



Tarnimevasesulamist toru soojusvaheti jaoksjärgmistes mõõtmetes. Lao suurused on saadaval koheseks saatmiseks.

Välisläbimõõdud – laos ja tavapäraselt tellitavad:

vasest soojusvaheti toru 5/8 tolli(15,88 mm)

vasest soojusvaheti toru 3/4 tolli(19,05 mm)

vasest soojusvaheti toru 1 tolli(25,4 mm)

vasest soojusvaheti toru OD 19mm

vasest soojusvaheti toru OD 25,4mm

Soovi korral on saadaval ka muud läbimõõdud vahemikus 12 mm kuni 32 mm.



Seina paksus:

Standardsed seinapaksused on vahemikus 0,7 mm kuni 3,0 mm. C70600 jaoks on tavaliselt saadaval sellised BWG suurused nagu 18 BWG (1,24 mm), 16 BWG (1,65 mm), 14 BWG (2,11 mm) ja 12 BWG (2,64 mm).



Pikkus:

Sirged torud on saadaval pikkusega kuni 30 meetrit.Vasest soojusvaheti toru pikkussaab lõigata vastavalt teie vajadustele.



U-painded:

Valmistameu toru soojusvahetijau torukimbu soojusvahetikõverad alates C70600. Lõõmutatud toru minimaalne painderaadius on 3,0 × OD. Kuna sulam on messingiga võrreldes madalam, vajavad U-painded hoolikat tööriistade kasutamist ja kontrolli.



Soojusvaheti konstruktsiooniparameetrid:

Soojusvaheti toru samm– Standard on 1,25 × OD. C70600 puhul on mõnikord ette nähtud laiem samm, et mahutada puhastustööriistu.

Soojusvaheti toru lehtpuurimine – toru augud tuleb puurida tolerantsiga ±0,08 mm nominaalsest läbimõõdust. Toru aukude pinnaviimistlus peab olema 3,2 µm Ra või paremtorude rullimine.

Soojusvaheti toru läbimõõt– Shell{0}}külgvoolu arvutusteks kasutage tegelikku mõõdetud OD.



C70600 määratakse siis, kui jahutusaineks on merevesi ja vajalik on pikk kasutusiga. See on paljude mere- ja rannikuelektrijaamade rakenduste standardmaterjal.



Elektrijaama kondensaatorid

Soojusvaheti kondensaatorranniku- ja tuumaelektrijaamades kasutatakse tavaliselt C70600. Sulam talub vee kiirust kuni 3,5 m/s ja talub biosaaste tõrjeks kasutatavat kloori. Tüüpiline kasutusiga on 30-40 aastat.



Magestamistehased

Shell toru aurustiseadmed mitmeastmelistes kiirdestilleerimisseadmetes (MSF) ja multi-efektidega destilleerimisel (MED) määravad soolvee soojendaja ja kuumuse tagasilükkamise sektsioonide jaoks C70600. Sulam talub kõrgel -temperatuuril (kuni 110 kraadi) soolast keskkonda paremini kui messingisulamid.



Meresoojusvahetid

Laevad, avamereplatvormid ja ujuvad tootmise ladustamis- ja mahalaadimisüksused (FPSO) kasutavad C70600 laialdaselt. Rakendused hõlmavad järgmist:

Keskjahutid

Mootori särgi veejahutid

Määrdeõlijahutid

Soojusvaheti HVACmajutussüsteemid

Korpuse ja toru soojusvahetierinevate mereteenuste jaoks



Nafta- ja gaasiplatvormid

Põhjamere, Mehhiko lahe ja Lähis-Ida avamereplatvormid kasutavad C70600 tuleveepumba jahutite, generaatorijahutite ja protsessijahutite jaoks, kus jahutusvahendiks on merevesi.



Magestamise eeltöötlus

Soojusvaheti boilerMagestamistehaste toitevee eelsoojendid määravad sageli C70600, et vältida toitevee saastumist raudoksiidiga.



lloy	Parim rakendus	Soojusjuhtivus (W/m·K)	Suhteline kulu	Merevee kiiruse piirang	Tüüpiline kasutusiga
C12200 (vask)	Värske vesi	400	Madal	Mitte merevee jaoks	1-3 aastat merevees
C44300 (admiraliteedi messing)	Puhas merevesi,<2 m/s	100	Madal-Keskmine	2.0 m/s	10-15 aastat
C68700 (alumiinium messing)	Muutuv merevesi,<2.5 m/s	100	Keskmine	2.5 m/s	15-20 aastat
C70600 (90/10 vasknikkel)	merevesi,<3.5 m/s	45	Kõrge	3.5 m/s	25-40 aastat
C71500 (70/30 vasknikkel)	Agressiivne merevesi, suur kiirus	30	Väga kõrge	4.5 m/s	30-50 aastat
Titaan (Gr2)	Kõige agressiivsemad tingimused	17	Väga kõrge	Piiramatu	40+ aastat



C70600 vs C68700 (alumiiniummessing):
C70600 peab merevees vastu oluliselt kauem – 25-40 aastat, C68700 puhul 15-20 aastat. C70600 talub ka suuremat veekiirust (3,5 m/s vs 2,5 m/s) ja talub palju paremini ammoniaagi rünnakut. Kompromiss on madalam soojusjuhtivus (45 vs 100 W/m·K) ja kõrgem materjalikulu (tavaliselt 40–60% rohkem). Kriitiliste rakenduste jaoks, kus seisakud on kallid, õigustab C70600 pikem eluiga kõrgemaid eelkulusid.



C70600 vs C71500 (70/30 vasknikkel):
C71500 niklisisaldus on kõrgem (30% vs 10%), mis tagab parema vastupidavuse väga agressiivsele mereveele ja suurema kiiruse (4,5 m/s). C71500 on aga veelgi madalama soojusjuhtivusega (30 W/m·K) ja maksab oluliselt rohkem (30-40% üle C70600). Enamiku merevee rakenduste jaoks piisab C70600-st. C71500 on reserveeritud äärmiselt agressiivsete tingimuste või väga suurte kiiruste jaoks.



C70600 vs titaan:
Titaan pakub merevees piiramatut korrosioonikindlust ja talub mis tahes kiirust. Titaanil on aga väga madal soojusjuhtivus (17 W/m·K), seda on raske valmistada ja see maksab 3–5 korda rohkem kui C70600. Titaani kasutatakse ainult kõige nõudlikumates rakendustes, kus ükski vasesulam ei ole piisav.



Mis on ASTM B111 C70600 vasest nikkeltoru?

See on 90/10 vask-niklisulamist toru, mis on toodetud ASTM B111 järgi soojusvaheti ja kondensaatori jaoks. See sisaldab 9-11% niklit ja 1,0-1,8% rauda, ​​mis annavad suurepärase vastupidavuse merevee korrosioonile.



Mis vahe on C70600 ja C71500 vahel?

C70600 on 90/10 vasknikkel (90% vask, 10% nikkel). C71500 on 70/30 vasknikkel (70% vask, 30% nikkel). C71500-l on parem korrosioonikindlus ja see suudab toime tulla suurema veekiirusega, kuid sellel on madalam soojusjuhtivus ja kõrgem hind.



Kas C70600 saab kasutada magevees?

Jah, aga see pole ökonoomne. C12200 vasel on palju suurem soojusjuhtivus ja madalam hind. Kasutage C70600 ainult mere- või riimvee korral.



Kuidas painutada vasest soojusvaheti toru C70600-s?

Kasutage lõõmutatud temperit. Minimaalne painderaadius on 3,0 × OD. Torni painutamine on vajalik. Oodake tagasitõmbumist – üle-painde umbes 5 kraadi võrra. Kontrollige iga kurvi pragude suhtes.



Kuidas keevitada vasest soojusvaheti toru C70600-s?

TIG-keevitus ERCuNi täitemetalliga. Tavalise seinapaksuse korral pole eelsoojendust vaja. Kasutage argooni kaitsegaasi. Keevitusjärgset-kuumtöötlust pole vaja. Enne keevitamist puhastage hoolikalt.



Mis vahe on ASTM B111 ja ASME SB111 vahel?

ASME SB111 on ASME koodi versioon. Keemia ja mõõtmed on identsed. SB111 nõuab surveanumarakenduste jaoks täiendavat kvaliteedi tagamist ja sertifikaati. Kui teie kesta ja toru soojusvaheti on ASME tembeldatud, määrake SB111.



Vasest soojusvaheti toru vs roostevaba teras – kumb on merevee jaoks parem?

C70600 (kupronikkel) on enamiku merevee soojusvaheti rakenduste jaoks parem kui roostevaba teras. Roostevaba teras kannatab merevees pragukorrosiooni all, eriti ladestuste või tihendite all. Cupronickelil seda probleemi pole.



Vasest soojusvaheti toru vs kupronikkel – kumb kestab kauem?

Seda küsimust küsitakse sageli valesti – C70600 IS kupronikkel. Õige võrdlus on C70600 (90/10 vasknikkel) ja muude vasesulamite (C12200, C44300, C68700) vahel. Cupronickel kestab merevees palju kauem kui mis tahes messing või puhas vask.



Miks kasutada vaske merevett kasutavates soojusvahetites?

Merevees kasutatavate rakenduste puhul tähendab "vask" vasknikli sulameid (C70600, C71500). Need sulamid pakuvad merevee{3}}soojusvahetite jaoks parimat kombinatsiooni korrosioonikindlusest, soojusjuhtivusest (võrreldes titaani või roostevaba terasega) ja valmistatavusest.



Milline on soojusvaheti toru C70600 eeldatav eluiga?

25-40 aastat korralikult projekteeritud ja hooldatud mereveesüsteemides. See on oluliselt pikem kui messingisulamid (10-20 aastat) ja on paljude rakenduste jaoks võrreldav titaaniga.



Mis põhjustab C70600 torude korrosiooni?

Kõige tavalisem põhjus: roostevabast terasest või titaanist toru lehtedega ühendamisel tekkiv galvaaniline korrosioon. Muud põhjused: sulfiidireostus tugevalt saastunud merevees, liiva erosioon suurel kiirusel või madal pH alla 5,0.



Kuidas puhastada C70600 valmistatud vasest soojusvaheti toru?

Mehaaniline puhastus nailonist või roostevabast terasest harjadega. Keemiline puhastus inhibeeritud sulfaam- või sidrunhappega. C70600 on vastupidavam kui messing, kuid vältige siiski vesinikkloriidhapet ja väga madalat pH-d. Bioloogilise saastumise korral on kloorimine vastuvõetav, kui vaba kloori sisaldus on alla 0,5 ppm.



Kas tarnite C70600 standardile EN 12451 või JIS H3300?

Jah. EN 12451 tähistus on CuNi10Fe1Mn. JIS H3300 tähis on C7060T. Tellimisel täpsustage soovitud standard.



Kas teil on väikestes kogustes müüa vasest soojusvaheti toru?

Jah. Toetame remondi- ja asenduspakette. Minimaalne kogus sõltub laost – tavaliselt 100 meetrit laosuuruste puhul. Võtke meiega ühendust oma nõuetega.



Milline on C70600 maksimaalne soovitatav veekiirus?

3,5 m/s puhta merevee jaoks. Liiva või muude abrasiivide olemasolul vähendage kiirust 2,5 m/s. C70600 suudab tänu oma suurepärasele erosiooni-korrosioonikindlusele toime tulla suuremate kiirustega kui messingisulamid (piirang 2,0-2,5 m/s).



Kas pakute kolmanda osapoole{0}}kontrolli?

Jah. Saame kliendi kulul korraldada ABS-i, DNV, BV, Lloydsi või mõne muu kolmanda osapoole agentuuri{1}}poolse kontrolli. Ülevaatus tuleb täpsustada tellimuse vormistamisel.



Kehv pakend hävitab isegi parima vasest soojusvaheti toru. USA-s, Euroopas, AÜE-s, Saudi Araabias ja Indias töötava professionaalse vasest soojusvaheti torude tehasena järgime sõjalise -kvaliteediga ekspordipakendi standardeid, et tagada mere- või õhutranspordi ajal kahjude puudumine.



Meie standardne pakkimisprotsess:

Pakkimise etapp	Materjal / meetod	Eesmärk
Individuaalne torukaitse	Roostevastane -VCI paber + plastikust otsakatted	Hoiab ära niiskuse, tolmu ja kriimustuste tekkimist vasktoru soojusvaheti sisepindadel.
Kimpumine	Nailonrihmad + puidust vaherõngad	Hoiab vasest soojusvaheti toru OD 19 mm, 1 tolli või 5/8 tolli suurused korrastatuna ja vibratsioonivaba-.
Niiskuse barjäär	Paks PE-kile ümbris (kuum{0}}kahanenud)	Blokeerib niiskuse pikkadel merereisidel Saksamaale või Saudi Araabiasse vasest soojusvaheti torusse.
Väline pakend	Ekspordi-vineerikarbid või teras{1}}lintidega puitkastid	Talub virnastamist ja karmi käsitsemist. Iga kast on märgistatud ostutellimuse numbri, sulami (nt SB111 C70600) ja kogusega.
Dokumentatsioon	Pakendinimekiri + veski testimise sertifikaat (MTC), mis on kinnitatud väljapoole	Tollivormistuse tugi vasksoojusvaheti torude müüjale ja turustajapartneritele.

U-komplekttellimuste puhul:U-toru soojusvaheti ja U-toru kimbu soojusvaheti asetatakse kasti sisse spetsiaalsetesse terasrakistesse, et vältida painderaadiuse moonutusi.



Seadme tüüp	Spetsifikatsioon / võimekus	Mõju kvaliteedile
Horisontaalne pidev valuliin	10-tonnine kandevõime	Toodab nullpoorsusega homogeenset vasesulamist toru soojusvaheti toorikute jaoks.
Kolm-rulli augustamine	Kuni 60 mm OD	Soojusvaheti toru seina paksuse täpne reguleerimine kuni 0,5 mm.
Külmjoonistuspink	5 viiki järjest	Saavutab vasest soojusvaheti toru pikkuse ja soojusvaheti toru läbimõõdu ranged tolerantsid.
Sirgendus- ja lõikejoon	CNC-servo-juhitav	Vasksoojusvaheti toru 3/4-tollise ja 1-tollise jämeda{0}}lõikamine projekti täpse pikkuseni.
U-Painutusmasin	CNC-südamiku tüüp	Toodab u-toru kondensaatorit ja U-torukimbu soojusvahetit ilma paindumise või ovaalsuseta.
Pöörisvoolu tester	NDT (mittepurustav testimine{0}})	C70600 toru ja C71500 toru 100% kontroll aukude või pragude suhtes vastavalt ASTM B111 pdf standarditele.
Hüdrostaatiline tester	Kuni 200 baari	Kinnitab soojusvaheti toru laienemise ja torude veeremise terviklikkuse.
Spektromeeter	Optiline emissioon (OES)	Kinnitab iga partii ASME SB111, EN 12451 ja JIS H3300 klasside keemilist koostist.



Meie sertifikaadid ja vastavus:

ASTM B111 pdf ja ASME SB111 pdf täielik jälgitavus.

ISO 9001:2015 kvaliteedijuhtimissüsteem.

Aktsepteeritud{0}}kolmanda osapoole kontroll: SGS, BV, Lloyds või TUV.

Soovi korral on saadaval vasest soojusvaheti toru eeldatava eluea testimise aruanded.

Hankige kiire hinnapakkumine ja logistikaplaan
