Viis pinnaviimistlust
| Lõpeta | Maksumus | Juhtivus | Korrosioonikindlus | Isolatsioon | Parim jaoks |
|---|---|---|---|---|---|
| Paljas vask | $ (alustase) | Suurepärane | Kehv (ainult siseruumides) | Mitte ühtegi | Kuivad sisepaneelid |
| Plekimine | $$ | Suurepärane | Hea | Mitte ühtegi | Enamik siseruumides asuvaid lülitusseadmeid |
| Hõbedamine | $$$ | Parim (madalaim kontakttakistus) | Õiglane | Mitte ühtegi | Kõrge sagedusega{0}}libistavad kontaktid |
| Termokahanevad torud | $ | N/A (ainult isolatsioon) | N/A | Hea (puute{0}}kindel) | Faasi tuvastamine, puuteohutus |
| Epoksiidkate | $$$ | N/A (ainult isolatsioon) | Suurepärane | Parim (täielik katvus) | Väljas, kõrgepinge |
90% siseruumides kasutatavate lülitusseadmete ja paneelide jaoks on tinatamine õige valik.See on taskukohane,{0}}korrosioonikindel ja laialdaselt saadaval.

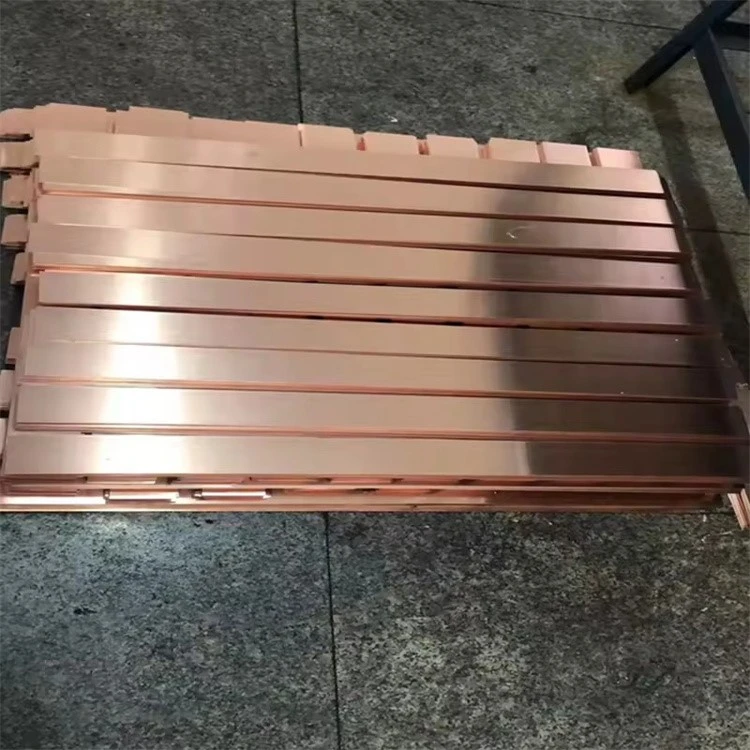

Paljas vask
Kui paljas vask töötab
| Seisund | Vastuvõetav? | Märkmed |
|---|---|---|
| Siseruumides,{0}}kontrollitav kliima | Jah | Standard paljudele paneelidele |
| Kuiv keskkond (niiskus<60%) | Jah | Minimaalne korrosioonioht |
| Keemiline kokkupuude puudub | Jah | Ei mingeid happeid, sooli ega tööstusgaase |
| Ajutine paigaldus | Jah | Ainult lühiajaline{0}}kasutus |
Kui paljas vask EI tööta
| Seisund | Miks mitte |
|---|---|
| Välispaigaldus | Vihm, niiskus ja temperatuuritsüklid põhjustavad korrosiooni |
| Ranniku / soolane õhk | Sool kiirendab korrosiooni – roheline paatina tekib kiiresti |
| Tööstuskeskkond (kemikaalid) | Happed ja gaasid ründavad vaske |
| High humidity (>80%) | Niiskuse + hapniku=korrosioon |
| Pikaajaline{0}}salvestus | Paljas vask oksüdeerub aja jooksul |
Kui teie siini paigaldatakse õue, ranniku lähedale või tööstuskeskkonda, ärge kasutage paljast vaske. Vaja on tinakatmist või epoksükatet.
Tina katmine
Tinatamine on galvaniseeritud tina (paksus 3–8 mikronit), mis kantakse vasest siinile pärast kogu valmistamise lõpetamist.
Miks tinatamine on standardne?
| Eelis | Miks see on oluline |
|---|---|
| Madalad kulud | Ainult 5-10% lisatasu palja vase ees |
| Hea korrosioonikindlus | Kaitseb niiskuse, pehmete kemikaalide eest |
| Säilitab juhtivuse | Tina on juhtiv – voolutugevus puudub |
| Jootetav | Vajadusel on ühendusi lihtne jootma |
| Laialdaselt saadaval | Levinuim plaaditud viimistlus – lühikesed teostusajad |
Tehnilised andmed
| Parameeter | Väärtus |
|---|---|
| Plaadi paksus | 3-8 mikronit (standardne); 10+ mikronit (raskeveod) |
| Plaadimise meetod | Galvaneerimine pärast valmistamist |
| Soolapihustuskindlus | Rohkem kui 96 tundi või sellega võrdne (ASTM B117) – puudub punane rooste |
| Töötemperatuur | Kuni 150 kraadi (tina sulab 232 kraadi juures) |
| Juhtivus | Sarnane palja vasega |
Millal valida tinakatmist
| Rakendus | Miks tinakatmine |
|---|---|
| Sisemised lülitusseadmed | Standardspetsifikatsioon – korrosioonikaitse |
| Paneelplaadid | Hoiab ära oksüdeerumise ladustamise ja kasutamise ajal |
| Mootori juhtimiskeskused (MCC) | Usaldusväärne,{0}}kulutõhus |
| Päikesekombinaatori karbid | Õues, kuid kaitstud – tina piisab |
| Üldine elektrijaotus | Tööstusharu standard |
90% rakenduste jaoks valige tinatamine. See on kulude ja kaitse parim tasakaal.
Hõbedamine
Hõbedamine on galvaniseeritud hõbedane (paksus 5-15 mikronit), mis kantakse vasest siinidele. See pakub kõigist viimistlustest madalaimat kontakttakistust.
Miks valida hõbedamine
| Eelis | Miks see on oluline |
|---|---|
| Madalaim kontakttakistus | Kriitiline kõrge{0}}sagedusega ja{1}}kõrge vooluga ühenduste jaoks |
| Suurepärane juhtivus | Hõbe on kõige juhtivam metall |
| Hea määrdevõime | Sobib hästi libisevate kontaktide jaoks (lahtilülitid) |
| Korrosioonikindel (mõõdukas) | Parem kui paljas vask, halvem kui tina |
Hõbedamise puudused
| Puudus | Mida peate teadma |
|---|---|
| Kõrge hind | 20-30% rohkem kui tinatamine |
| Määrdub | Hõbe reageerib õhus oleva väävliga – muutub mustaks |
| Tummutus on juhtiv | (Erinevalt alumiiniumoksiidist juhib hõbesulfiid ikkagi) |
| Mitte keevitamiseks | Enne keevitamist tuleb eemaldada |
Tehnilised andmed
| Parameeter | Väärtus |
|---|---|
| Plaadi paksus | 5-15 mikronit (standardne) |
| Kontakti takistus | <1 mΩ (much lower than tin) |
| Soolapihustuskindlus | 48-72 tundi (vähem kui tina) |
| Töötemperatuur | Kuni 200 kraadi (hõbe sulab 962 kraadi juures) |
Millal valida hõbedat
| Rakendus | Miks hõbedamine |
|---|---|
| Kõrgsagedus{0}}siinid (RF, RF) | Nahaefekt – hõbeda madal vastupidavus loeb |
| EV aku pistikud | Madal kontakttakistus suurte voolude jaoks |
| Ühendage lülitid lahti | Libisev kontakt nõuab määrimist |
| Krüogeensed rakendused | Hõbe toimib hästi madalatel temperatuuridel |
| Täppisseadmed | Kontakttakistus tuleb minimeerida |
Enamiku tavaliste jaotusseadmete puhul on hõbedamine üleliigne. Plekimine on piisav ja palju odavam. Täpsustage hõbetamist ainult siis, kui vajate tõesti madalaimat võimalikku kontakttakistust.
Plaatimise soovituse saamiseks saatke oma rakenduse üksikasjad
Termokahanevad torud
Termokahanevad torud on polümeerist torud, mis kuumutamisel kahanevad, kohandudes tihedalt siini pinnaga. See pakub isolatsiooni- ja puutekindlat-kaitset.
Miks valida termokahanevad torud
| Eelis | Miks see on oluline |
|---|---|
| Madalad kulud | Väga soodne sirgetele siinidele |
| Lihtne peale kanda | Libistage, soojendage kuumapüstoliga – ilma erivarustuseta |
| Värvivalikud | Punane, must, sinine, kollane, roheline – ideaalne faasi tuvastamiseks |
| Hea dielektriline tugevus | Talub kuni 15kV sõltuvalt seina paksusest |
| Eemaldatav | Modifikatsioonide jaoks saab ära lõigata |
Tehnilised andmed
| Parameeter | Väärtus |
|---|---|
| Materjal | Polüolefiin (standardne) või PVC |
| Kokkutõmbumise suhe | 2:1 või 3:1 |
| Dielektriline tugevus | 15-25 kV/mm |
| Temperatuurivahemik | -55 kraadi kuni +135 kraadi (polüolefiin) |
| Värvivalikud | Punane, must, sinine, kollane, roheline, selge |
Millal valida termokahanevat toru
| Rakendus | Miks termokahanemine |
|---|---|
| Faasi tuvastamine | Värv{0}}kodeeritud torustik tuvastab R/Y/B faasid |
| Puudutage{0}}kindlat ohutust | Väldib juhuslikku kokkupuudet pingestatud siinidega |
| Sirgete siinidega sisepaneelid | Lihtne paigaldada, madal hind |
| Ajutine isolatsioon | Saab muudatuste tegemiseks eemaldada |
| Uuendusprojektid | Kiire taotlemine-saidil |
Termokahanevad torud EI tööta hästi painutatud siinidel (L-kuju, Z-kuju, U-kuju). Torustik kortsub ja jätab kõverustesse lünki. Isolatsiooni vajavate painutatud siinide puhul kasutage epoksükatet.
Pinnaviimistluse valik
Kas siiniriba vajab isolatsiooni?
| Vastus | Mine lehele |
|---|---|
| Jah – puuteohutuse või kõrgepinge jaoks | 2. küsimus |
| Ei – isolatsioon pole vajalik | 3. küsimus |
Kas siin on sirge või painutatud?
| Vastus | Soovitus |
|---|---|
| Sirge siini | Termokahanevad torud– madalam hind, lihtne pealekandmine |
| Painutatud siinid (L, Z, U kuju) | Epoksiidkate– ainus võimalus, mis katab kurvid täielikult |
Mis on paigalduskeskkond?
| Keskkond | Soovitus |
|---|---|
| Siseruumides, kuiv, kontrollitav{0}}kliima | Paljas vask(odavaim) võitinatamine |
| Niiskuse või kergete kemikaalidega siseruumides | Plekimine |
| Väljas, rannikul või tööstuses | Plekimine(minimaalne) võiepoksü kate(parim) |
Kas vajate võimalikult madalat kontakttakistust?
| Vastus | Soovitus |
|---|---|
| Jah – kõrge{0}}sagedus, EV, libisevad kontaktid | Hõbedamine |
| Ei – standardne lülitusseade | Plekiminevõipaljas vask |
| Teie rakendus | Soovitatav viimistlus |
|---|---|
| Sisekuiv paneel, sirge siini, isolatsioonita | Paljas vask |
| Sisepaneel, standardkeskkond | Plekimine |
| Sisepaneel, vaja faasivärve, sirge siini | Termokahanevad torud |
| Välispaneel, sirge siini | Plekimine(või epoksiid täielikuks isolatsiooniks) |
| Siin painutatud (L/Z/U), vajab soojustust | Epoksiidkate |
| Kõrge-sagedusega või libisev kontakt | Hõbedamine |
| Ranniku-/merekeskkond | Plekiminevõiepoksü kate |
| High voltage (>1kV) | Epoksiidkate |
Saatke oma installikeskkond tasuta soovituse saamiseks
Pinnastuse paksuse ja haardumise testimine
| Test | Varustus | Standardne | Vastuvõtmine |
|---|---|---|---|
| Plaadi paksus | XRF analüsaator | ASTM B568 | Tina: 3-8 mikronit; Hõbe: 5-15 mikronit |
| Adhesioon | Rist-lõigete test | ASTM D3359 | Ei mingit koorimist |
| Soolapihusti | ASTM B117 kamber | ASTM B117 | Tina: 96 tundi või rohkem; Hõbe: rohkem kui 48 tundi või sellega võrdne |
| Poorsus | Elektrograafiline test | ASTM B741 | Pole auke |
Automaatne plaadistusliin vasest siinide jaoks
Pindamisprotsessi etapid
| Samm | Protsess | Eesmärk |
|---|---|---|
| 1 | Rasvaärastus | Eemaldab õlid ja saasteained |
| 2 | Happeline marineerimine | Eemaldab pinna oksiidid |
| 3 | Galvaneerimine | Hoiab tina või hõbedat |
| 4 | Loputamine | Eemaldab liigsed kemikaalid |
| 5 | Kuivatamine | Valmistatakse ette pakkimiseks |
| 6 | Ülevaatus | Paksuse ja nakkuvuse testimine |
Plaatimise võimalused
| Parameeter | Tina katmine | Hõbedamine |
|---|---|---|
| Maksimaalne siini pikkus | 4000 mm | 4000 mm |
| Paksuse vahemik | 3-15 mikronit | 5-25 mikronit |
| Paksuse ühtlus | ±1 mikron | ±2 mikronit |
| Tootmisvõimsus | 10 tonni/päev | 3 tonni/päev |
| Tarneaeg (ainult plaadistus) | +3-5 päeva | +5-7 päeva |
KKK
K1: Kas ma saan kasutada paljast vasest siini väljas?
Ei soovita. Paljas vask õues korrodeerub, moodustades rohelise paatina. Kuigi paatina on endiselt juhtiv, näeb see halb välja, võib kooruda ja lõpuks rasketes keskkondades vähendada ristlõiget.Välistingimustes kasutamiseks määrake tinakate (minimaalne) või epoksükate (parim). Ranniku- või merekeskkonnas on tungivalt soovitatav kasutada epoksükatet.
Q2: Mis vahe on tinaga katmisel ja hõbetamisel?
Tinatamine maksab vähem (5–10% kõrgem kui paljas vask) ja pakub head korrosioonikindlust. Hõbedamine maksab rohkem (20-30% rohkem kui tina), kuid pakub madalaimat võimalikku kontakttakistust.Enamiku jaotusseadmete jaoks piisab tinast. Kasutage hõbedat kõrgsageduslike-rakenduste (nahaefekt), libisevate kontaktide (lahtiühendamise lülitid) jaoks või seal, kus kontakttakistust tuleb minimeerida.
3. küsimus: kas tinaga kaetud-vasksiinid roostetavad?
Tina ei "roosteta" (raudoksiid), kuid see võib korrodeeruda. Tinaga katmine tagab hea korrosioonikindluse – tavaliselt 96+ tundi soolapihustuskatses ilma punase roosteta.Rasketes keskkondades (rannik, keemiline) tina lõpuks korrodeerub. Nendes keskkondades minge üle epoksükattele. Siseruumides kasutamiseks kestab tinatamine probleemideta aastakümneid.
Q4: Mis vahe on termokahaneva toru ja epoksükatte vahel?
Termokahanev toru on siinile kahandatud polümeertoru – odav, lihtne peale kanda, kuid töötab ainult sirgetel lõikudel (ilma kõverateta). Epoksiidkate pihustatakse või kastetakse – kõrgem hind, täielik katvus, sealhulgas painded, suurem dielektriline tugevus ja UV-kindel.Isolatsiooni vajavate sirgete siinide puhul on termokahanemine hea. Painutatud siinide või välistingimustes kasutamiseks on vajalik epoksükate.
K5: Mis on tina ja hõbeda katte standardpaksus?
Tinaga katmine: standardne 3–8 mikronit (10+ mikronit raskeveokite jaoks). Hõbedamine: standardne 5-15 mikronit.Paksem plaat maksab rohkem ja lisab tarneaega. Enamik rakendusi ei vaja standardsest paksemat plaatimist. Mõõdame paksust XRF-i abil ja esitame iga saadetise juurde aruande.
6. küsimus: hõbetatud-vasksiin muutub mustaks. Kas see on probleem?
Ei – hõbedane tuhm (hõbesulfiid) on endiselt juhtiv. See on tavaline probleem, kuid tuhmumine EI mõjuta elektrilist jõudlust.Erinevalt alumiiniumoksiidist (mis on isolaator) juhib hõbesulfiid elektrit. Kui välimus on oluline, määrake tuhmumisvastane-hooldus (saadaval nõudmisel). Enamiku rakenduste puhul on tuhmumine ainult kosmeetiline.
K7: Kas pinnaviimistlus mõjutab vasest siini läbilaskvust?
Ei – paljas vask, tinatamine ja hõbetamine on sisuliselt sama läbilaskvusega.Kattekiht on väga õhuke (3-15 mikronit) ja hästi juhtiv. Termokahanevad torud ja epoksükate vähendavad läbilaskvust, kuna hoiavad soojust kinni. Isoleeritud siinide puhul vähendage võimsust 10-15% (termikahanemine) või 15-20% (epoksükate). Vaadake meieVasest siini voolutugevuse juhendüksikasjade jaoks.
